飲用水智慧在線檢測系統

前 沿

保持水環境的生態平衡，是水產優質、高效的關鍵技術。 水質調控是實現健康水體的關鍵環節，主要目的是控制水體pH、DO、鹽度（電導率）、ORP、濁度、余氯、溫度等對水生長環境有重大影響的水質參數，為水資源提供最佳的水體環境。 在線智能化水質在線監控系統是面向自來水、醫院、地表水等發展需求，基于智能傳感、無線傳感網、通信、智能處理與智能控制等物聯網技術開發的，集水質環境參數在線采集、智能組網、無線傳輸、智能處理、預警信息發布、決策支持、遠程與自動控制等功能于一體系統。 技術人員在監控中心通過監控系統可以實時掌握水質環境信息， 及時獲取異常報警信息及水質預警信息，并可以根據水質監測結果，實時調整控制設備，實現科學管理，最終實現節能降耗、綠色環保、青山綠水目標。

1.1水質自動監測站概念

第一章 系統概述

水質自動監測系統是水環境監測的重要技術裝備，具有在惡劣的環境條件下，無人值守的長

期、連續、同步、自動地對水質要素進行全面綜合監測的特點,是離岸監測的重要手段。設備式水質自動監測站是以水質監測儀為核心，運用傳感器技術，結合設備體、電源供電系統、數據傳輸設備組成的放置于水域內的小型水質監測系統。系統采用恒電壓雙鉑金或電化學方法，可實現了多種參數的快速監測。

1.2設備自動監測站組成

1.設備體

2.水質傳感器

3.數據采集器

4.無線傳輸系統

5.供電系統

6.過濾裝置

1.3設備自動監測站建設步驟

1.前期現場勘查

2.類型確定

3.傳感器選型

4.設備系統集成

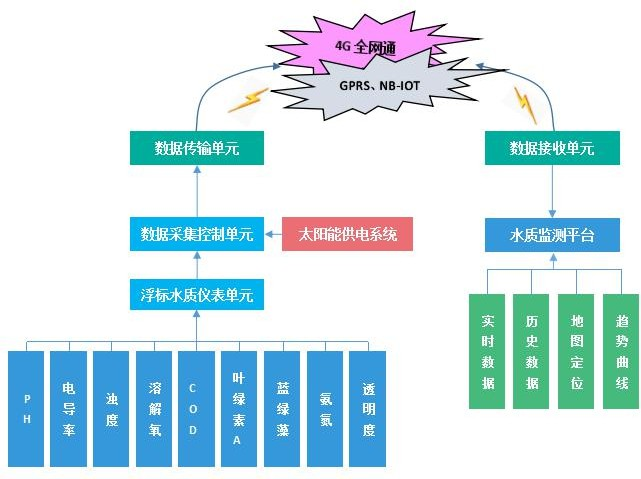

1.4自動監測站結構示意圖

1.5自動監測站系統介紹

（一）設備

設備是實時水質監測系統的儀器載體設備，設備采用太陽能電池板和免維護蓄電池為儀器提供能源保障，設備上可以安裝水質監測儀器和數據采集器、GPRS數據傳輸模塊等，通過 GPRS 網絡自動把監測數據實時傳輸?shù)奖O(jiān)測中心。設備布設在各監控點后不需人工操作，保證監測數據實時傳輸、數據準確、系統可靠。

（二）配備傳感器

水溫、pH、余氯儀、電導率、濁度、等多種參數。

（三）數據采集控制

數據采集器按照預設頻率采集所有傳感器的數據，通過無線通訊，實時傳輸數據。

（四）無線傳輸功能：GPRS、4G、NB-IOT等多種傳輸模塊均兼容。

（五）電源：根據不同型號尺寸太陽能板從 20W-40W 可供選擇,蓄電池從20AH-60AH 進行配置。

第二章 設備建設及配套設施基本要求

2.1水質自動監測系統的選址

設備水質自動監測系統所選擇的水域首先要有明確的水域功能，具有反映水環境質量狀況的空間與時間代表性，滿足環境管理的需要，設備對水位具有一定的要求，需水深超過一米。

2.2設備體

設備為長方體一體式設備。內部設有供電系統、數據采集模塊、無線傳輸系統，底部安裝傳感器、過濾裝置。同時也作為儀器搭載平臺。設備本身便于布放和維護、能夠耐受各種惡劣氣候、自身防撞性極好。設備結構專門為各種探頭設計，方便后期的維護和硬件擴展。

設備標體參數：

概述

RV-HYD6000型 在線多參數水質監測分析儀（以下簡稱裝置）是根據用戶現場要求所需測量參數組合的綜合監測分析裝置，測量數據在一個觸摸屏上顯示。

用途：該裝置用于自來水廠和飲用水，二次加壓供水，泵站，江河湖泊地表水，農業、養殖業水生物，各種工業、生活廢水水處理系統等，對水中的多種參數進行連續測量或控制。

該裝置支持以下參數的在線測量或自動控制： pH/ORP、余氯、濁度、余氯儀、電導率/TDS、

污泥濃度/MLSS、硬度、酸濃度/堿濃度、及溫度, 裝置外形見圖1。

主要特點：

●選配優質觸摸式顯示屏，十寸屏清晰

●智能型變送器菜單模式，操作簡便

●輸出電流4-20mA，485通訊接口

●繼電器輸出、可實施自加藥控制

●配置性能優的傳感器電極，維護量少

●進出水采用不銹鋼管防泄露、壽命長

●外觀大氣，帶有滑輪靈活方便移動

●可選擇擴展無線傳送，自動清洗功能等

2.裝置構成

3．2.1管路：在裝置里面的下面安裝了進、出管路。進水管：被測水溶液通過裝置上的閥門進入， 進水管路上根據傳感器電極的特性分別連接了流通池（測量杯），流通池的出水（排放口）通過出水管排出。

2.2傳感器電極：

各種傳感器電極分別裝入對應的流通池，電極的引出電纜線分別接入變送器。

2.3變送器：

由傳感器電極測量到的信號進入變送器，對信號進行放大、計算、顯示；有4-20mA輸出，RS485通訊接口，繼電器觸點，如果需要可連接RTU數據采集系統實現數據傳送或擴張功能 ；帶有顯示的變送器可以用來定期校準保證測量的準確性。

2.4觸摸屏：

將各種變送器的通訊接口串聯后連接入觸摸屏，實現各種參數一屏顯示。

2.5機箱：

裝置底盤帶有滑輪安裝位置靈活。

3.技術參數：

（1）測量范圍及誤差

濁度：0-10NTU ，0-400NTU ，0-4000NTU ±5%F·S ；量程可以擴展。余氯：0-10mg/L ±0.05mg/L。

pH：0-14pH ±0.05pH。

ORP：－1999～＋1999mV ±2mV

電導率：0-20us/cm ±1%F·S，0-200us/cm ±1%F·S，0-2000us/cm ±3%F·S， 0-20000us/cm ±3%F·S及量程可擴展。

溫度：0-100℃ ±0.8℃。

（2）觸摸屏規格：10寸。

（3）自動溫度補償：0-100℃。

，6A 28VDC或120VAC。

高×650寬×400深。

（10）工作條件：環境溫度：0-45℃；相對濕度：不大于85%；除地球磁場外無電器干擾。

4.成套性及安裝

4.1成套性（根據您的訂貨合同確定）

4.1.1裝置1臺

4.1.2電源線1.5米1根

4.1.3說明書/合格證1份

4.2安裝

安裝位置選擇：裝置應放置在清潔、干燥、通風好，無震動、無干擾、無腐蝕性氣體、無陽光直射的地方。裝置周圍應有一定的空間，盡可能接近取樣點，以便于進行管道及電氣連接、操作和日后的維護檢修。

4.2.1用戶預先自備工作

（1）應將裝置安放在室內，盡量靠近取水樣位置，并備有220VAC供電電源；

（2）按照本裝置的位置至水樣位置的距離，備好相配的PVC連接管及轉換連接頭包括粘接膠等工具；

（3）備好自吸泵，參考：220VAC，揚程20米，5T/h。

4.2.2安裝管路連接

 按現場實際情況配置安裝材料，將自吸泵的出水口連接至裝置的進水口（閥門端），自吸泵的另一端與水源（被測介質）管道連接，連接好后應啟動自吸泵、檢查管道通暢不漏水。
